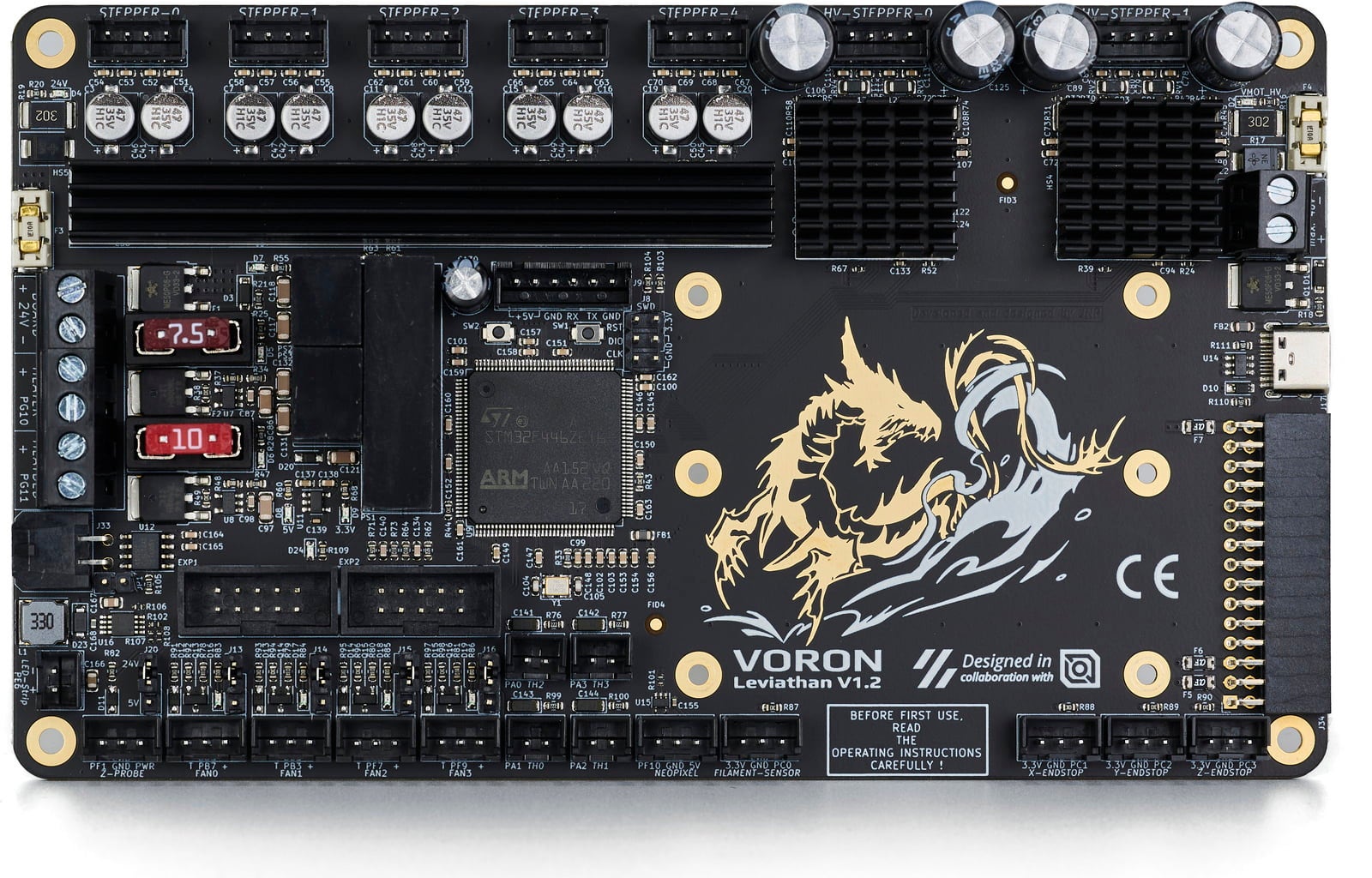

LDO Motors Leviathan Control Board V1.2
Výkonný Control Board pro 3D tiskárny Voron
2 999,00 Kč
(včetně 21% DPH
Vlastnosti
- Pro tiskárny Voron CoreXY
- Integrovaný držák pro Raspberry Pi
- Kompaktní design pro prostorově úspornou integraci
- Snadná montáž
K tomu se hodí
Informace a technické údaje o produktu
- Produkt č. LDO-6975415151217
- Obsah: 1 ks
- EAN: 6975415151217
- Výrobce č. 6975415151217
- Značka (výrobce): LDO Motors
- Typ výrobku: mainboards a desky s plošnými spoji
Popis
Leviathan V1.3 Control Board od LDO Motors je vysoce pokročilá řídicí deska pro 3D tiskárny, která byla speciálně vyvinuta pro tiskárny typu Voron CoreXY. Navržena JNP – dlouholetým členem komunity Voron – kombinuje tato deska maximální výkon s prostorově úspornou integrací a špičkovou kvalitou hardwaru.
Se zaměřením na DIY nadšence a vysoce výkonné sestavy vyniká Leviathan následujícími vlastnostmi:
- Integrované TMC5160 stepper drivery pro mimořádně přesné a tiché řízení – ideální pro náročné pohybové procesy u CoreXY tiskáren.
- Podpora 48 V pro A/B motory, která umožňuje výkonné a rychlé pohyby bez kompromisů v přesnosti.
- Integrovaný držák Raspberry Pi přímo na desce – šetří místo v konstrukci tiskárny a zjednodušuje celkové sestavení.
- Kompaktní all-in-one řešení s minimalizovanou kabeláží a optimalizovaným napájením – vhodné pro moderní a čisté buildy.

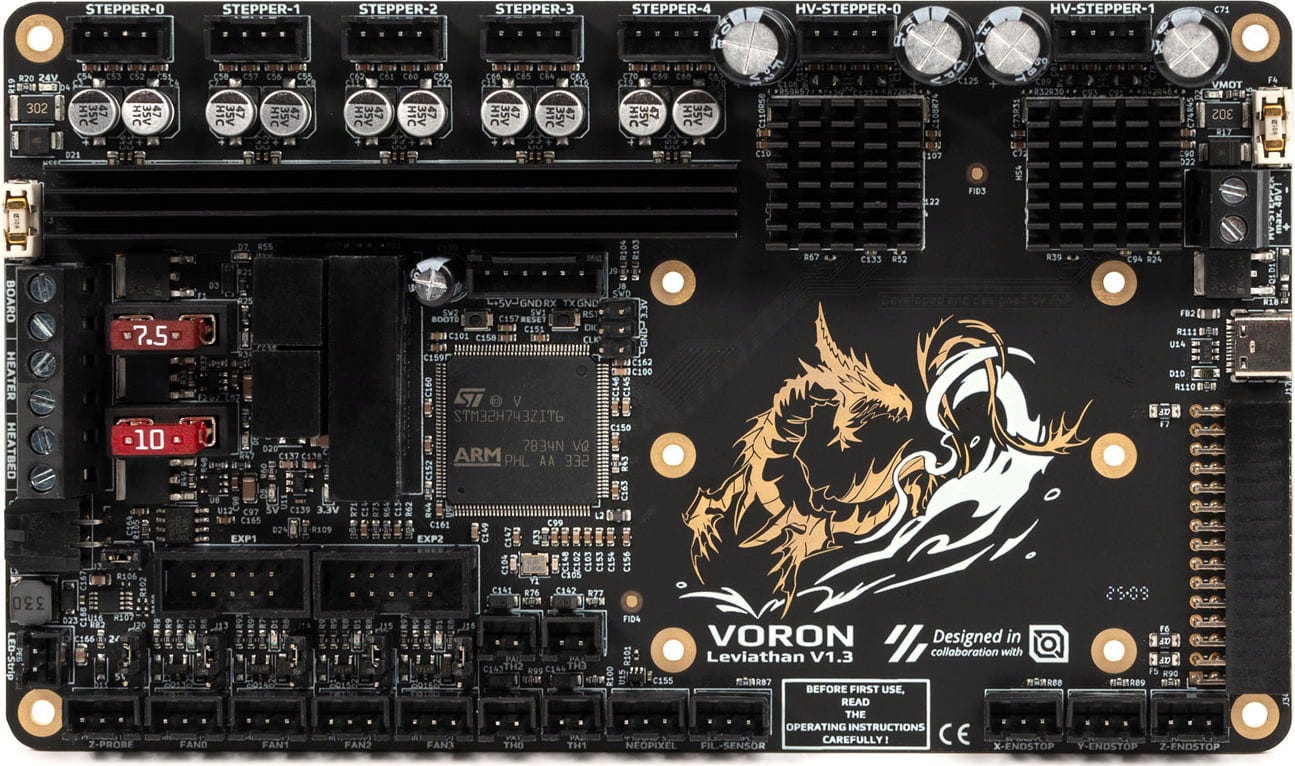

Novinky ve verzi 1.3:
► Výkonnější microcontroller: Původní STM32F446 byl nahrazen STM32H743ZIT6. To znamená vyšší výpočetní výkon a potenciální podporu pro RepRap firmware při zachování identického pinoutu (100% kompatibilita).
► Rozšířená ochrana pro konektory ventilátorů: Dodatečné Schottky diody na fan portech chrání proti back-EMF a zvyšují provozní spolehlivost.
Technické specifikace:
| Procesor | Cortex-M4 STM32H743ZIT6 (180 MHz) |
| Ovladače | TMC2209 (onboard, 24 V) TMC5160 (onboard, 24–48 V) Onboard ovladače s 12 V zdrojem pro Gate Drive |
| Hotend | 1 hotend + 1 vyhřívaná podložka |
| Ventilátory | 4× rozhraní (5/24 V) |
| Endstops | 3 |
| Napájení | PWR IN 24, PWR IN 48, BED OUT |
| Termistory | 4 |
| Firmware | Klipper, Marlin, RepRap |
| LED | MAX OUT 21.6 V |
| Další vybavení | Filament senzor Neopixel BLTouch/Probe Sensorless CANBus Mount pro Raspberry Pi |
