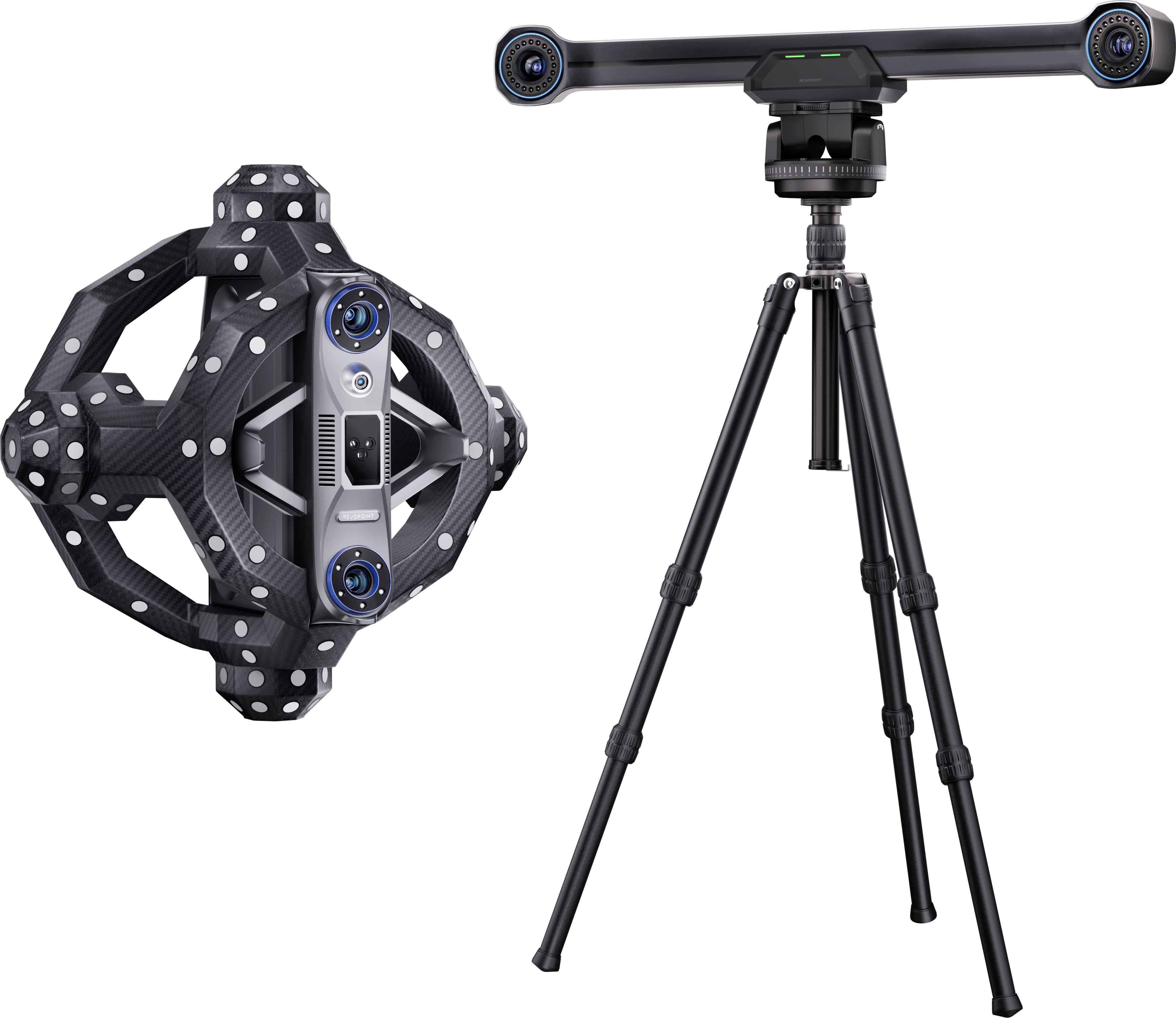

Revopoint Trackit

Revopoint3D Trackit přináší nejen mimořádně přesné výsledky, ale také pokročilou inteligenci – od automatické kalibrace až po bezproblémovou integraci do robotických systémů. Ať už skenujete ručně, nebo s využitím optického sledování, Trackit zajišťuje stabilní a opakovatelné výsledky – efektivně, flexibilně a s průmyslovou spolehlivostí.

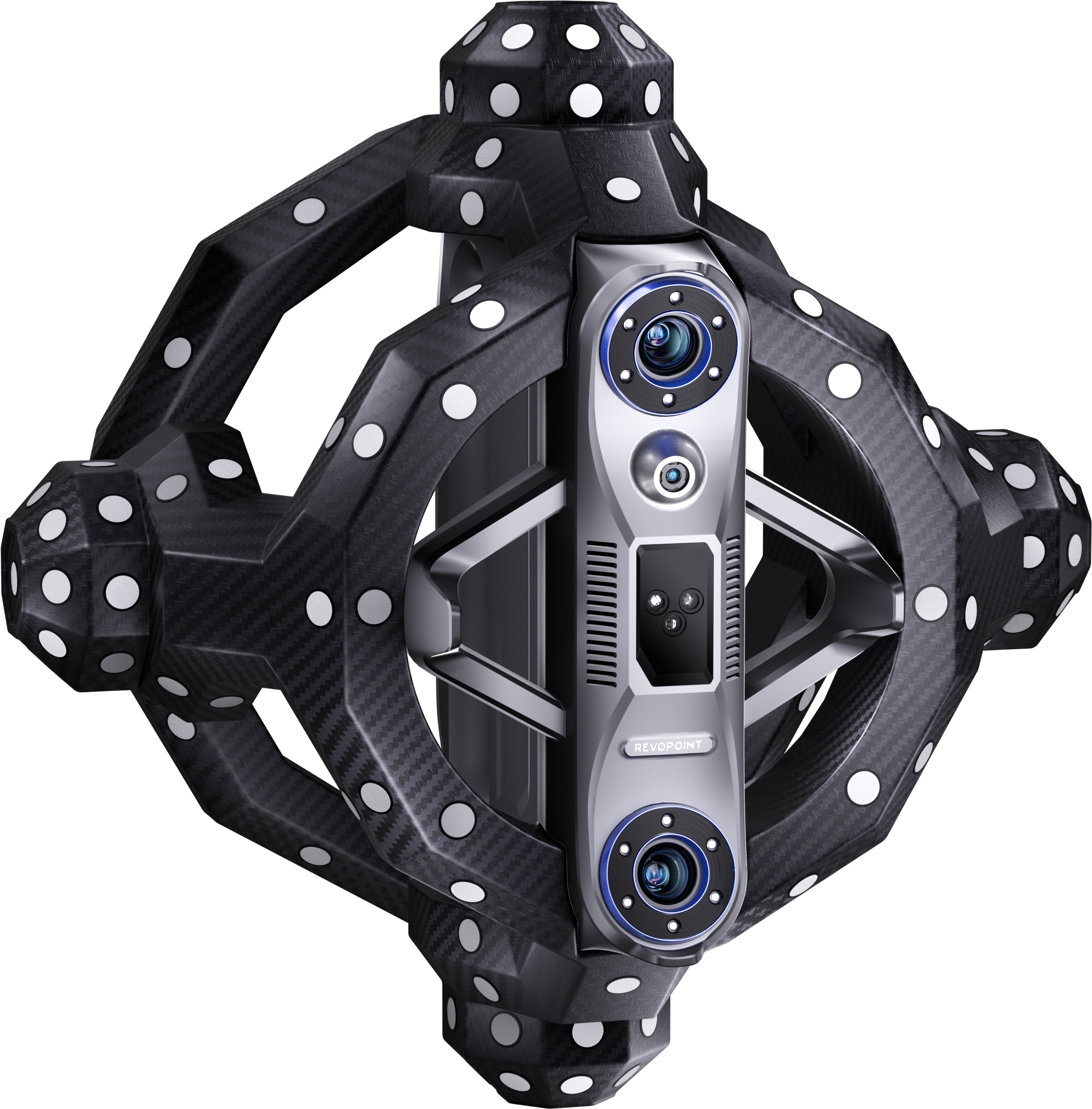

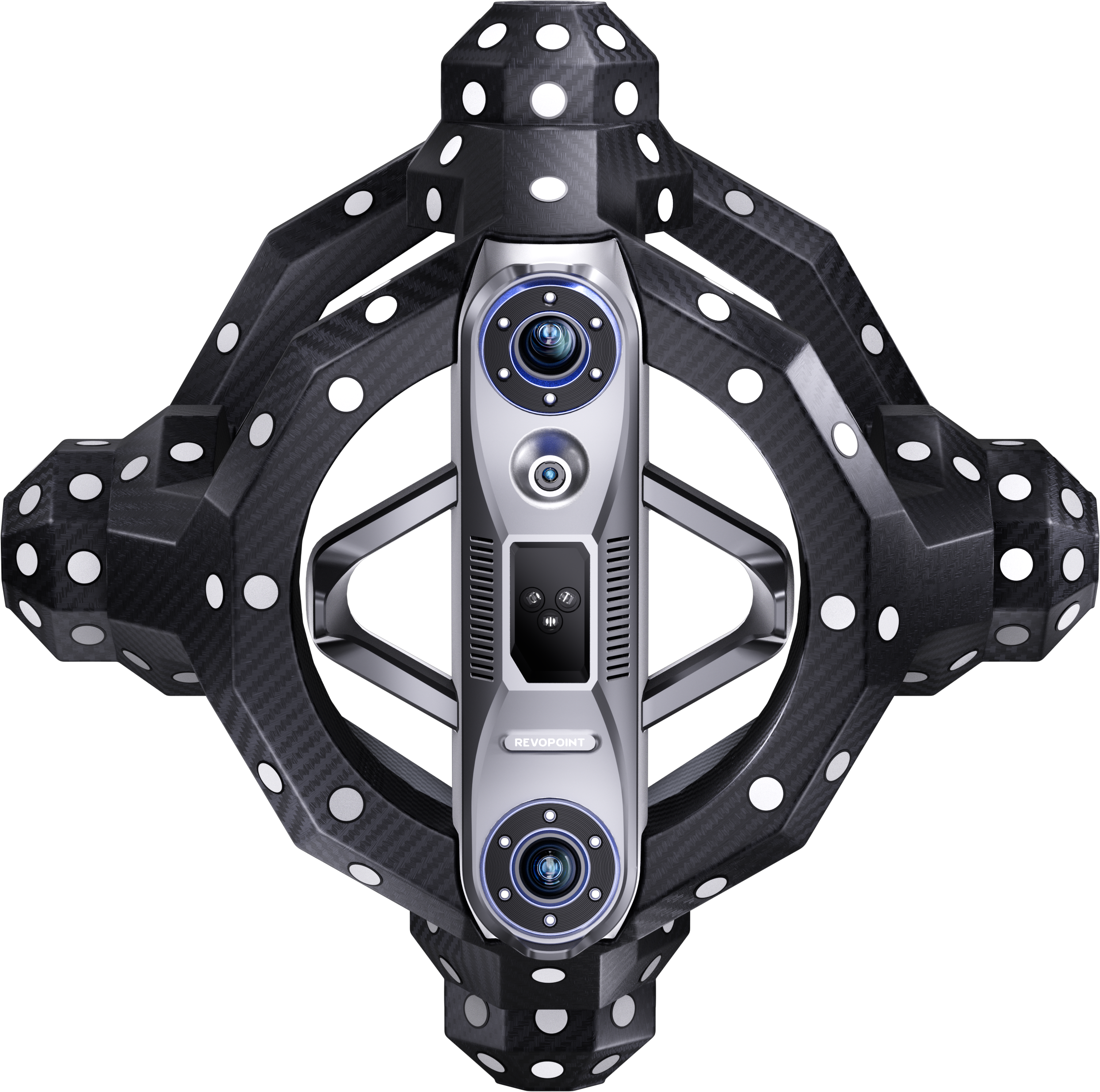

Špičková kvalita skenování, díky duálnímu laserovému systému

Díky dvěma režimům modrého laseru se Trackit přizpůsobí každému povrchu a tvaru:

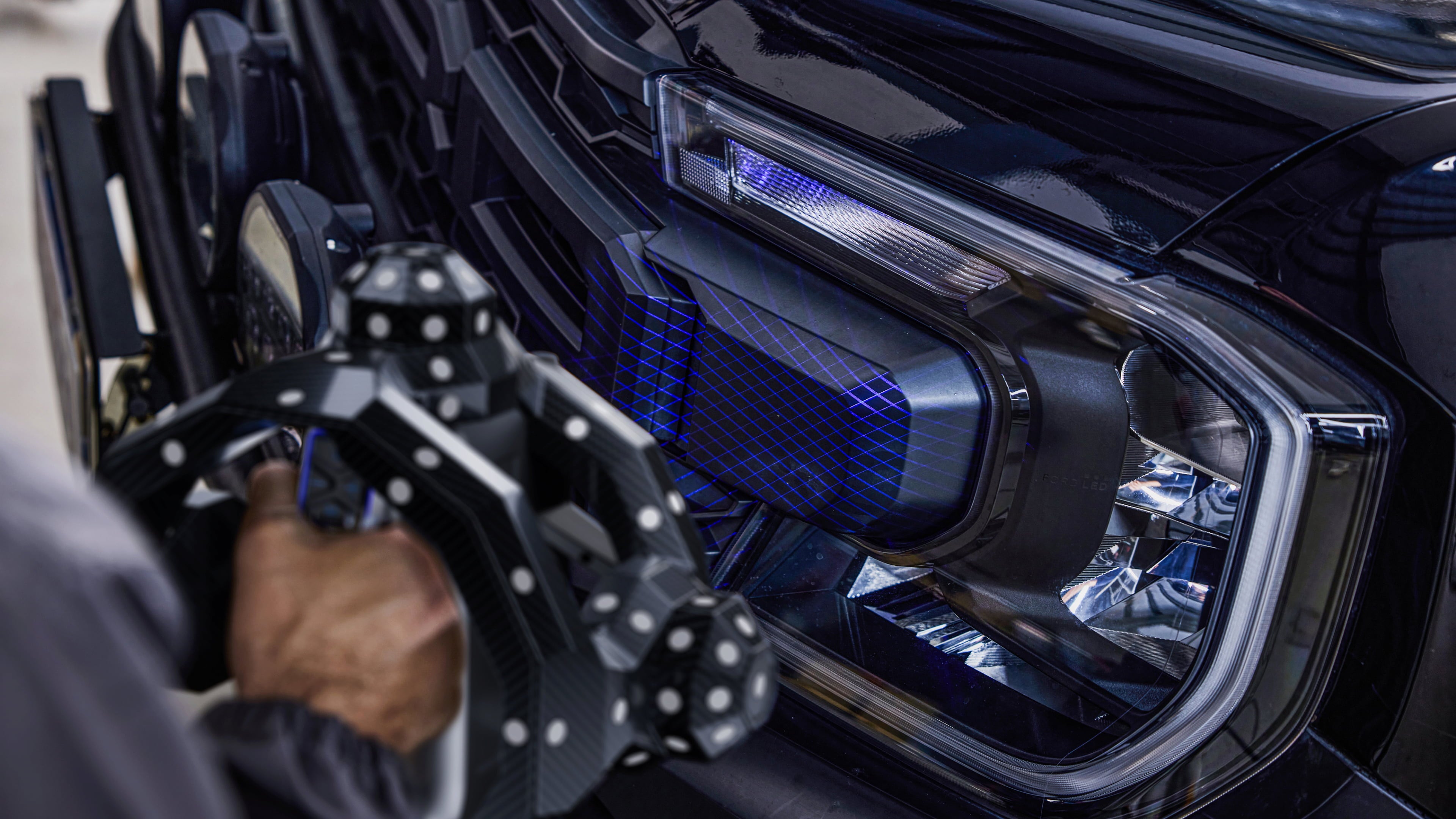

► Režim 30 křížových linií: Pro rychlé, plošné skenování – i u tmavých nebo lesklých materiálů.
► Režim jedné linie: Spolehlivě zaznamená hluboké detaily, jako jsou otvory, ozubená kola, štěrbiny nebo prohlubně.

Flexibilní skenování s i bez základnové stanice

Trackit nabízí dva režimy provozu:

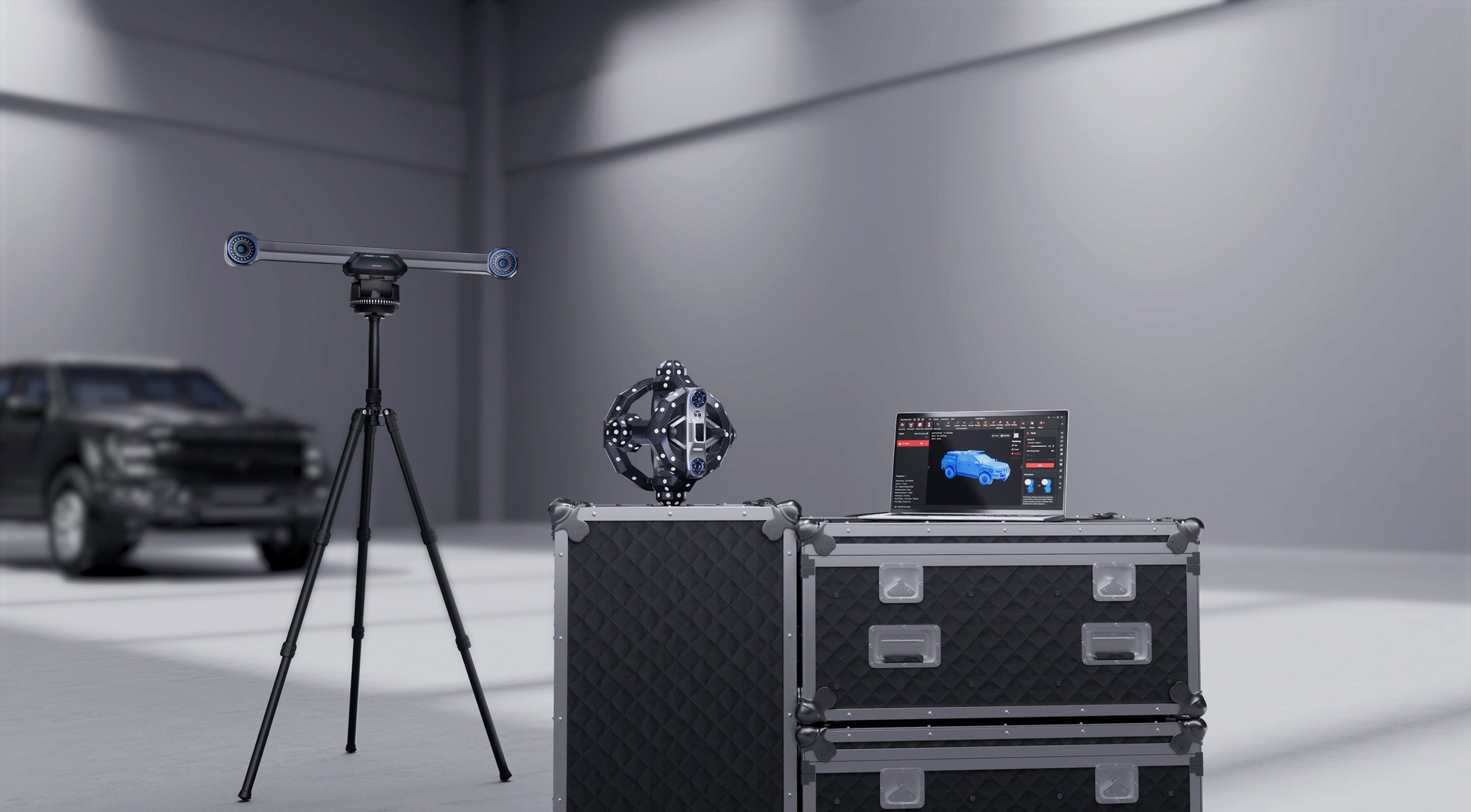

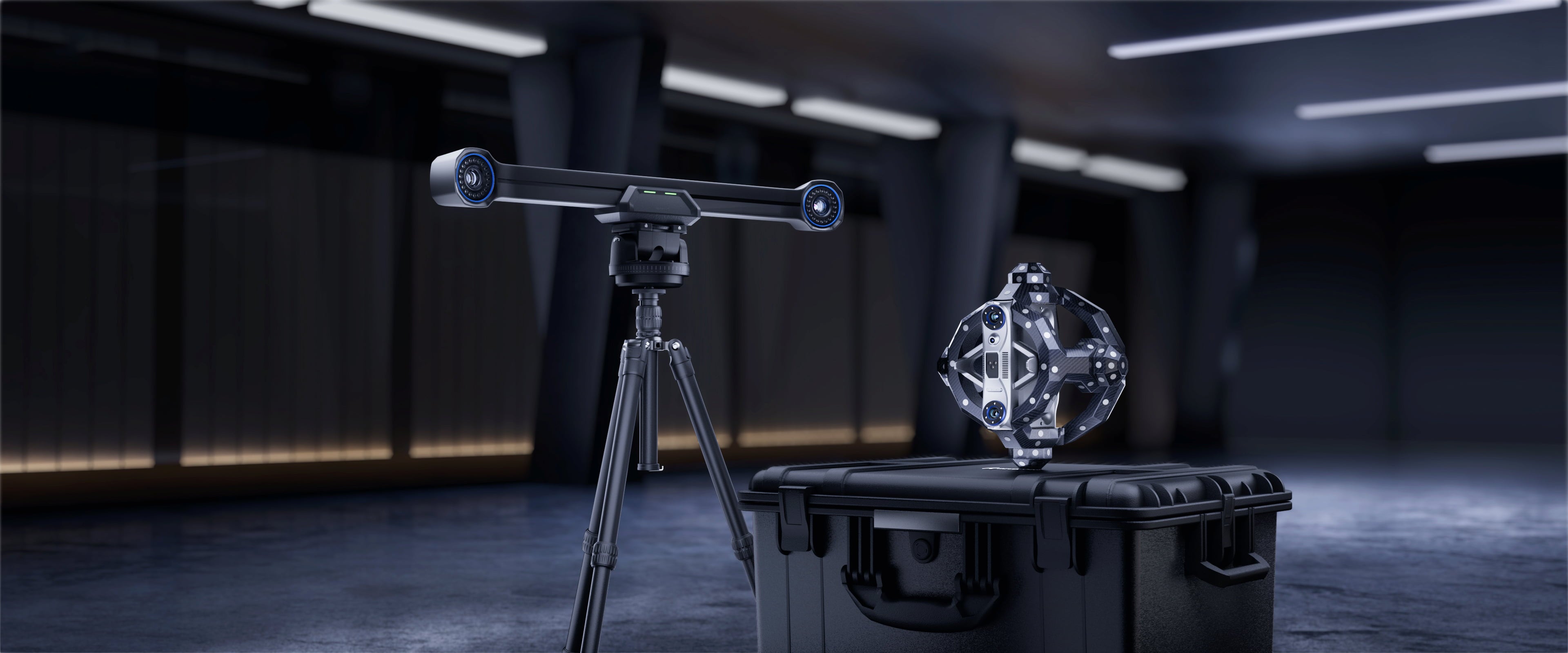

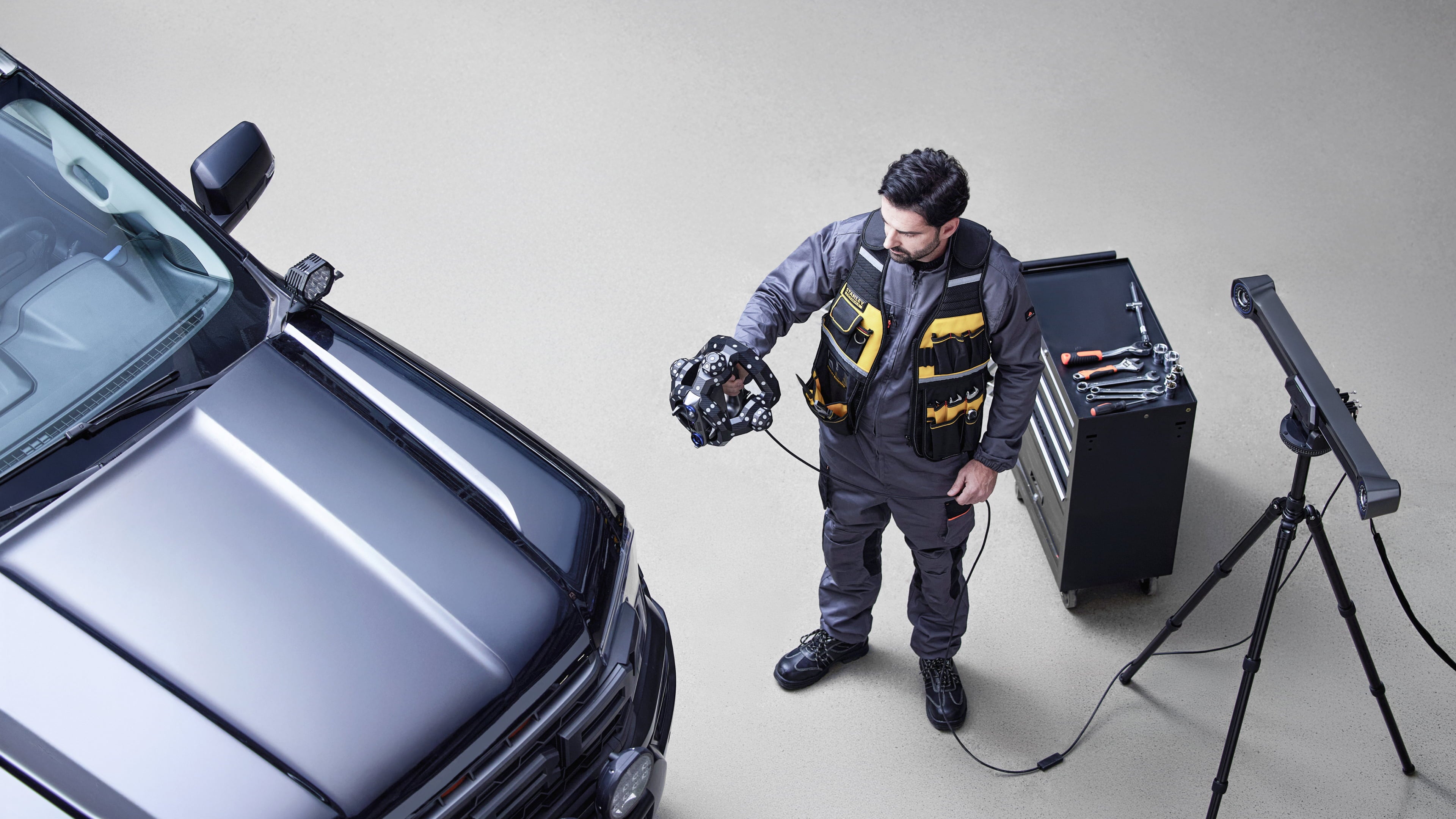

► Optické sledování pomocí duální kamery: Ideální pro skenování velkých objektů.
► Ruční režim bez základny: Pro těžko přístupná nebo vnitřní místa, kde není přímá viditelnost na základnovou stanici.

Skenování bez markerů a modulární konstrukce pro velké objekty

Díky přesné lokalizaci v reálném čase nejsou potřeba žádné cílové značky. Trackit umožňuje zcela markerless skenování objektů od 10 mm do 6 m.

Pomocí tzv. leapfroggingu lze základnovou stanici postupně přemisťovat kolem objektu. Kotvicí bloky přitom zajišťují přesné propojení jednotlivých snímků a kompletní zachycení povrchu.

• Maximální sledovaná plocha: 3260 × 2845 mm (ve vzdálenosti 4 m)
• Rychlost snímání: až 1,5 milionu bodů za sekundu
• Pracovní vzdálenost: 1,5–4 m
• Délka kabelu: 6 m

Automatická kalibrace pomocí dvouosého gimbalu

Inteligentní dvouosý gimbalový systém umožňuje plně automatickou kalibraci. Ušetříte čas, minimalizujete chyby při obsluze a zajistíte trvale přesné výsledky – i při vícenásobném snímání z různých úhlů.

Rozšířená funkčnost, díky texturování

Integrovaná vysokorozlišovací RGB kamera zachycuje realistické textury – ideální pro vizualizaci nebo následné vyhodnocení v Revo Measure (např. pro kontrolní zprávy s rozměrovými daty).

Plná automatizace, díky robotickému rozhraní

Ve spojení s kolaborativním robotickým ramenem (6 os) lze Trackit používat jako plně automatizovaný skenovací systém:

• Průměr objektu: až 0,5 m
• Volumetrická přesnost: až 0,05 mm
• Využití: automatizované snímání bodových mračen složitých tvarů

Integrované monitorování teploty

Citlivé senzory neustále sledují teplotu skeneru i trackeru – díky tomu se předchází teplotnímu driftu a zajišťuje se trvale vysoká přesnost.

Další vlastnosti

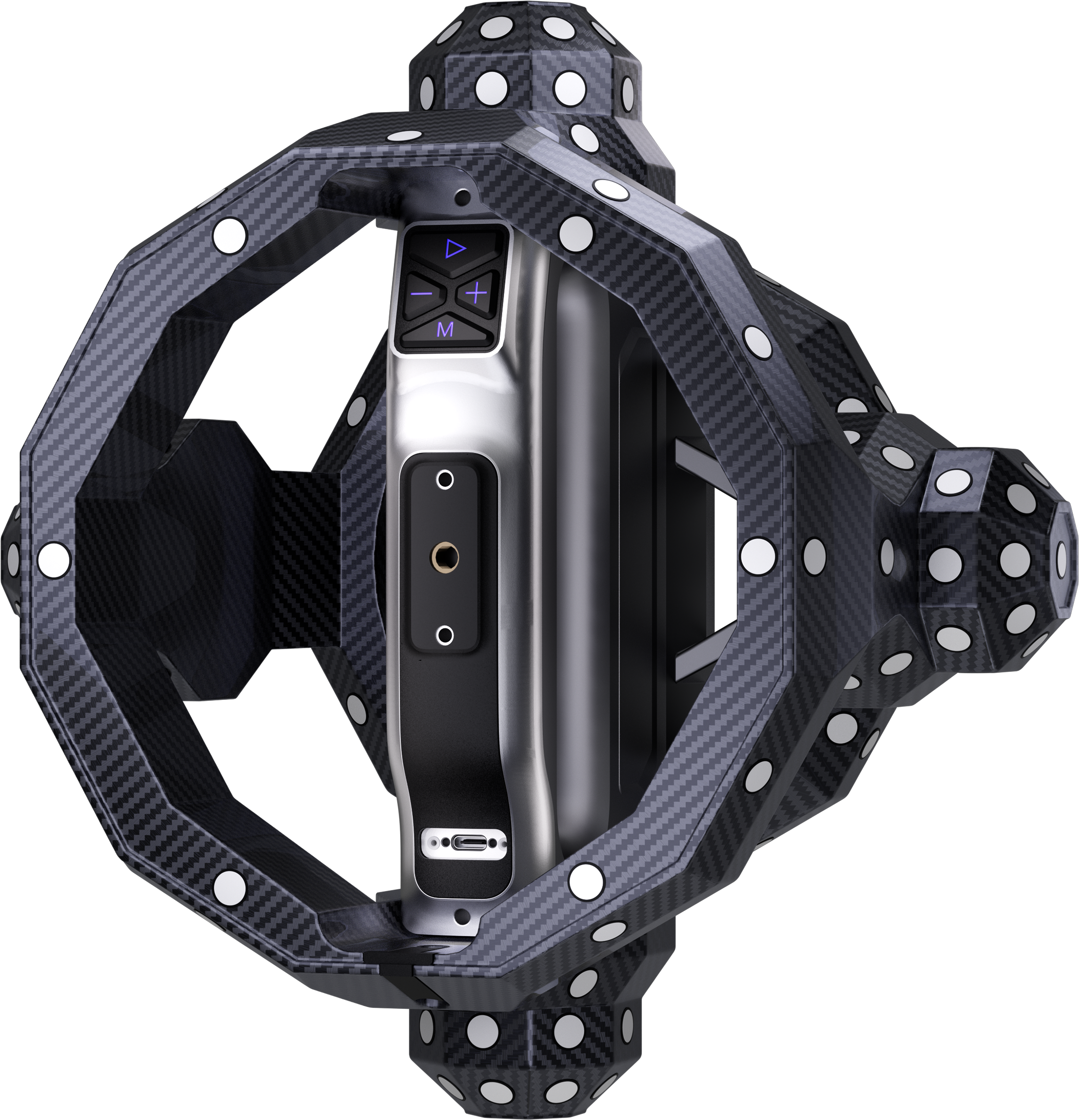

• robustní konstrukce s uhlíkově zesíleným rámem,

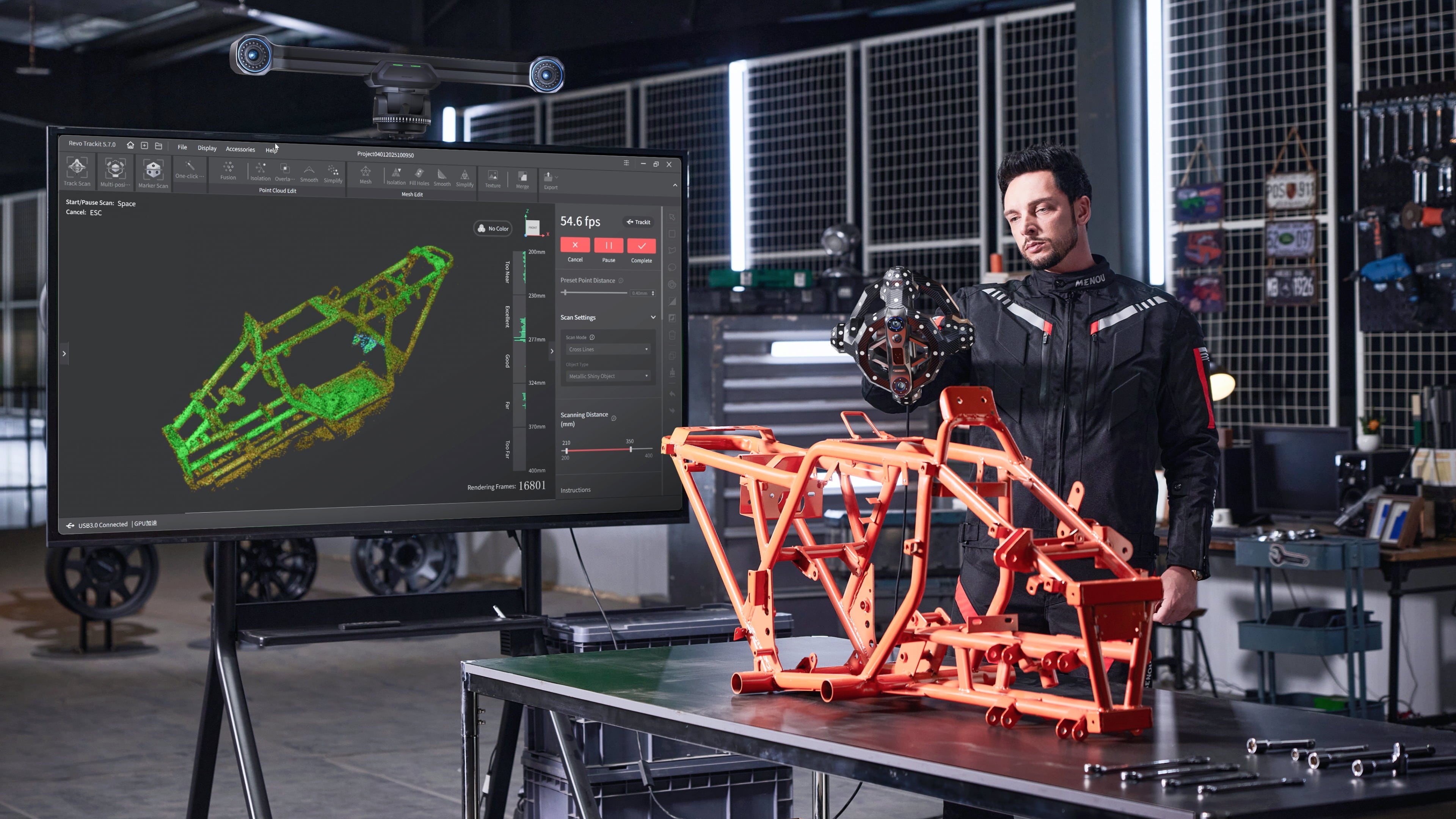

• bezplatný software Revo Trackit s živým náhledem bodového mračna a rozšířenými parametry skenování pro maximální kontrolu.

Obsah balení

• 1x Scanner
• 1x Tracker
• 1x Scanner jednotka automatické kalibrace skeneru (dvouosý gimbal)
• 1x Tracker jednotka automatické kalibrace skeneru (dvouosý gimbal)
• 1x Tracker Stativ
• 1x Kalibrační tabule
• 1x Kalibrační tyč
• 1x Stativ pro kalibrační tabuli
• 1x Stativ pro skener
• 1x Napájecí adaptér
• 1x PC-Kabel (modrý)
• 1x Scanner kabel (černý)
• 1x Scanner-Gimbal kabel (zlatý)
• 1x Tracker-Gimbal-Kabel (zlatý)
• stahovací pásky
• 20x magnetický marker
• 8x magnetický kotvicí blok
• 1x polohovací podložka
• 1x Scanner adaptér
• 1x USB flash disk
• 1x Přepravní kufr s kolečky pro tracker
• 1x Přepravní kufr s kolečky pro skener

Technické specifikace

► Scanner:

► Trackit:
