BIGTREETECH KMS PCB Kit

BTT KMS PCB Kit je výkonná a modulárně navržená sada pro řízení vícebarevných tiskových systémů. Vyvinuto ve spolupráci s open-source projekty KMS a Happy Hare, umožňuje bezproblémovou integraci Plug-and-Play do stávajících multimateriálových sestav – včetně Happy Hare V3 a systémů typu B.

Přesné řízení, díky STM32G0B1RET6

Integrovaný 32bitový mikrokontrolér STM32G0B1RET6 (64 MHz) zajišťuje:

• extrémně přesné změny barev a materiálu,
• rychlou reakci v reálném čase,
• vysokou provozní stabilitu,
• plynulou synchronizaci všech připojených modulů.

Získáváte tak plnou kontrolu nad celým vícebarevným systémem.

Modulární design Plug-and-Print

Celý kit je založen na modulárním systému, který Vám poskytuje maximální flexibilitu. Každý modul lze jednoduše zapojit - bez pájení, bez konfigurace, bez komplikací.

Rozšiřitelný HUB pro více kanálů

Chcete tisknout s více než 4 nebo 6 filamenty? Žádný problém. Díky rozšiřitelnému HUBu můžete kanály řetězit - podle potřeby až na 8, 12 nebo 16. Vaše sestava tak může růst spolu s Vašimi požadavky.

Vyšší stabilita, díky redundanci

Pro maximální kontrolu nabízí sada rozšířené bezpečnostní a redundantní funkce:

• 6 + 6 Endstop-Ports
• 4 + 4 porty pro ovladače motorů

Některé porty lze využít alternativně pro vytvoření záložní architektury. Současné dvojité využití není podporováno, ale přepínání či záloha ano.

Vždy ideální podmínky pro tisk

KMS PCB Kit udržuje optimální provozní podmínky díky:

►integrovanému senzoru HTU21D: vysoce přesný teplotní a vlhkostní senzor (±0,5 °C), který průběžně sleduje prostředí uvnitř systému, což pomáhá udržet filament i komponenty v perfektním stavu.

► NTC portu pro externí senzory​​​​​​​: umožňuje připojit NTC 100K teplotní čidlo pro podrobné sledování konkrétních modulů.

► výkonným MOSFETs: podporují připojení externího ohřevu pro aktivní sušení filamentu, což snižuje vlhkost, předchází ucpávání a zvyšuje spolehlivost tisku.

Maximální stabilita systému

Kit je navržen pro trvale stabilní a bezproblémové změny barev:

► snížené rušení signálu: stíněné kabely MX3.0 zajišťují čistý přenos dat i napájení, bez výpadků během vícebarevného tisku.

► inovativní senzorová architektura: přesná detekce filamentu pomocí kódování vzdálenosti zabraňuje chybným čtením během výměny materiálu.

► 4 integrované TMC2209 drivery​​​​​​​ na boardu: zajišťují tichý plynulý chod motorů a stabilní řízení točivého momentu, což znamená hladký pohyb a spolehlivé změny filamentu.

► spolehlivý spouštěcí systém s Dual-Stage Buffer: optoelektronické zpracování signálu v celé řídicí řadě zaručuje přesný a stabilní přenos všech příkazů.

Odolná ochrana - dlouhá životnost

KMS PCB Kit využívá robustní ochrannou architekturu, která chrání veškeré elektronické komponenty:

► ochrana proti přepólování​​​​​​​: vestavěná ochrana proti obrácenému napájení chrání systém při chybném zapojení.

► ESD ochrana​​​​​​​: speciální obvody chrání citlivé komponenty před elektrostatickými výboji při manipulaci s moduly.

Tato dvojitá ochrana výrazně prodlužuje životnost systému a zajišťuje bezchybný provoz i při dlouhodobém používání.

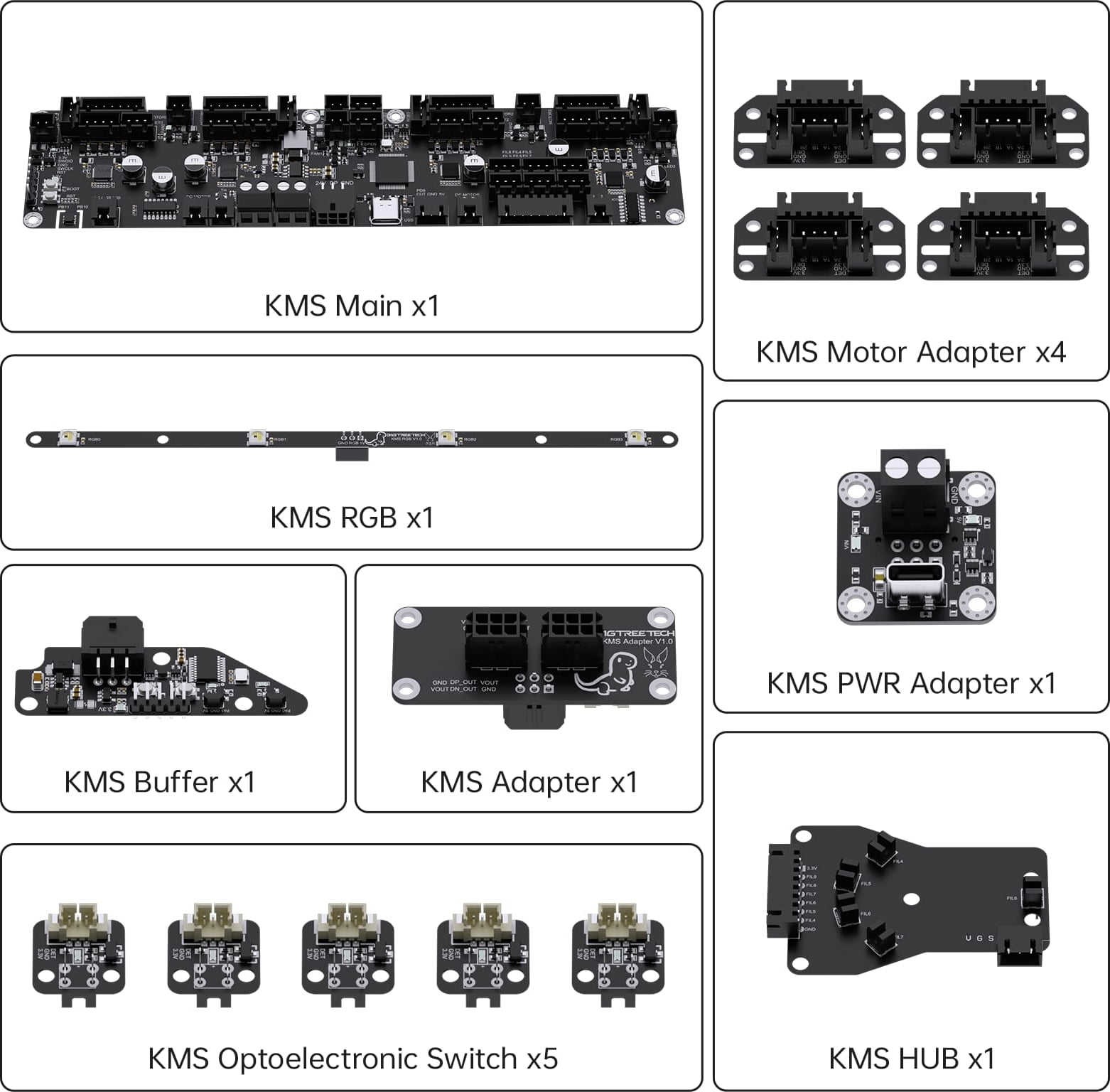

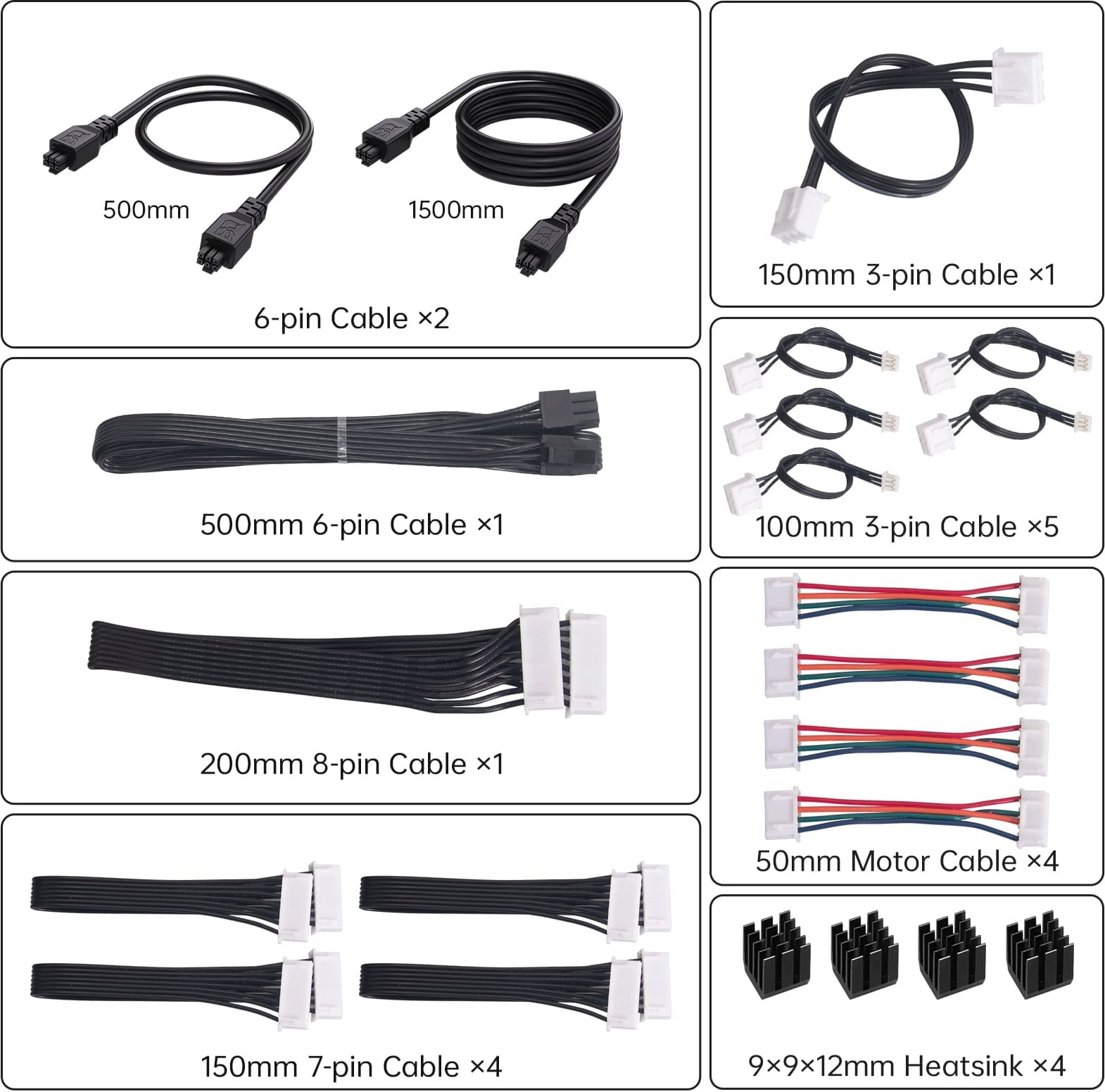

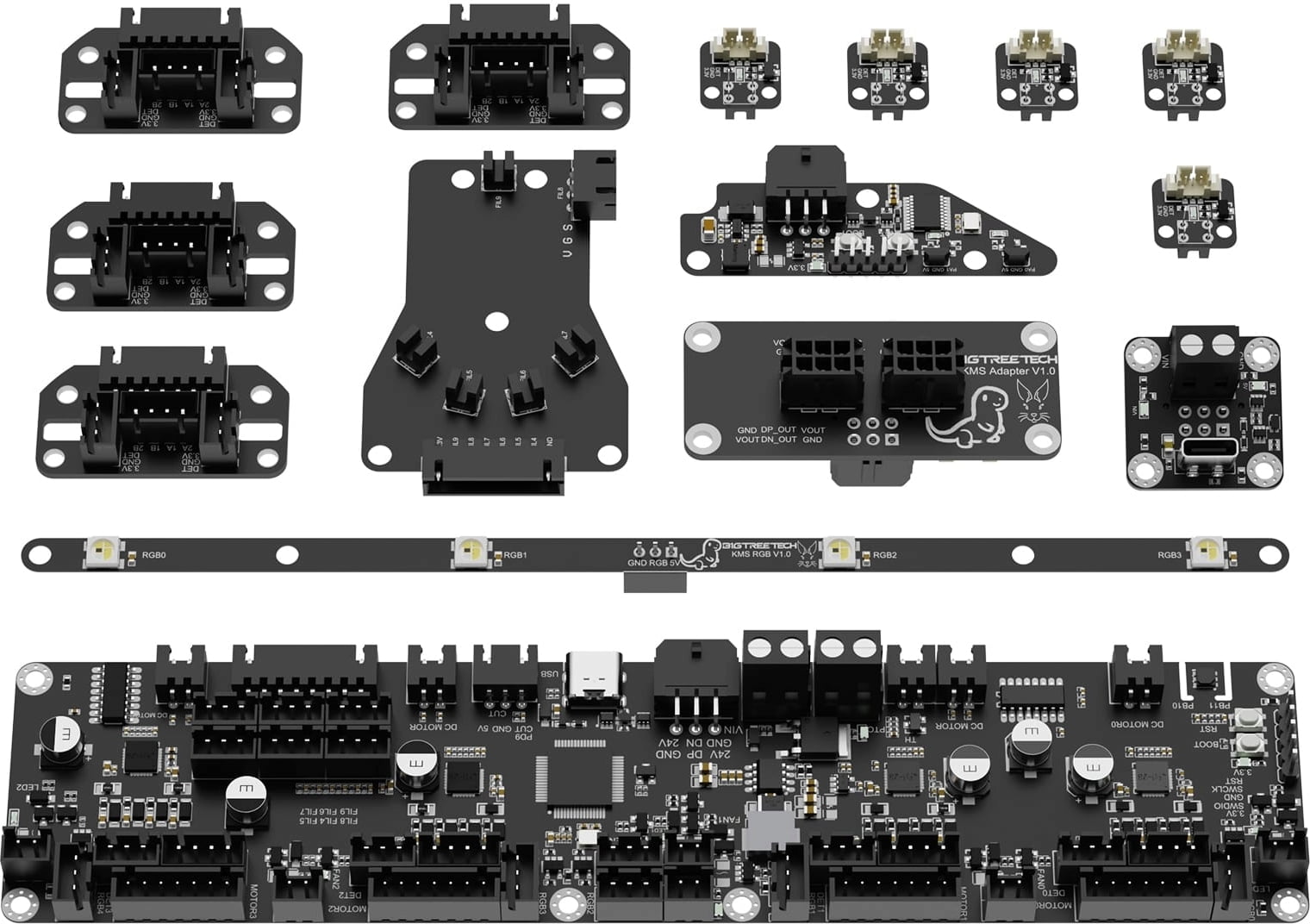

Obsah balení

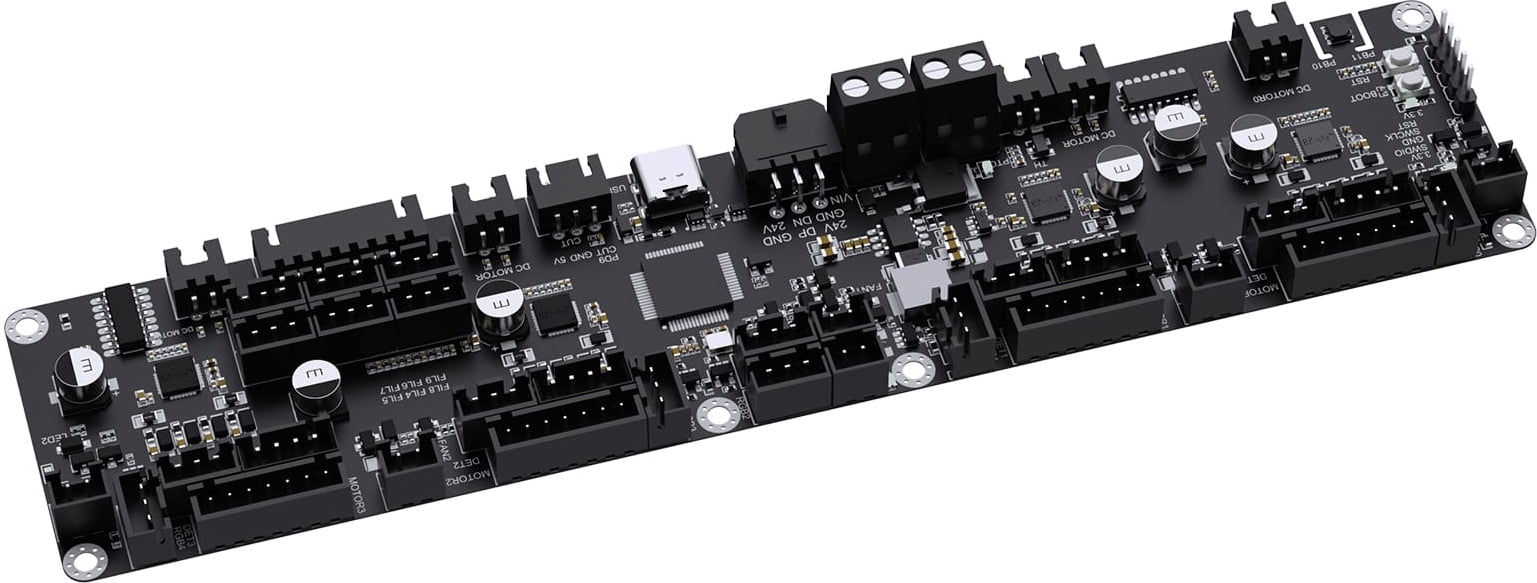

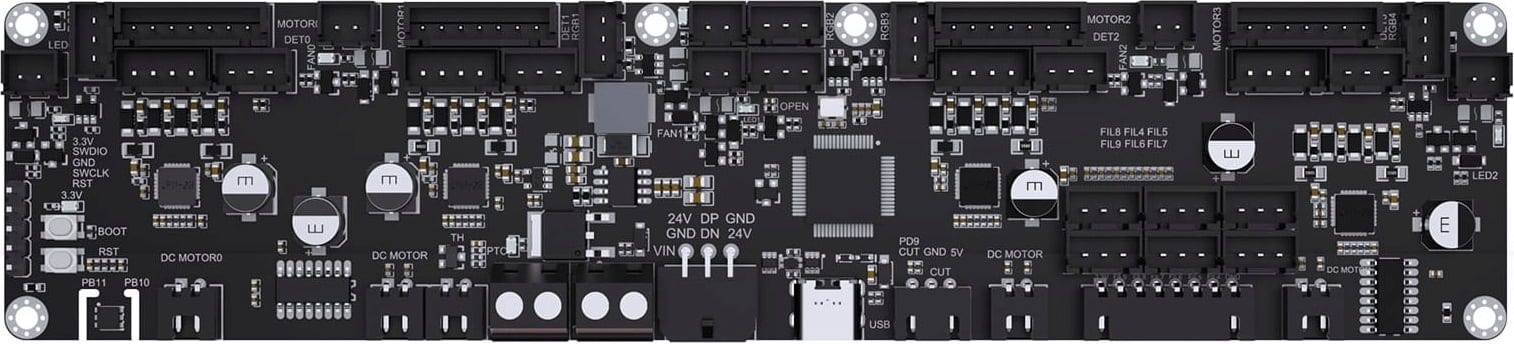

• KMS Mainboard

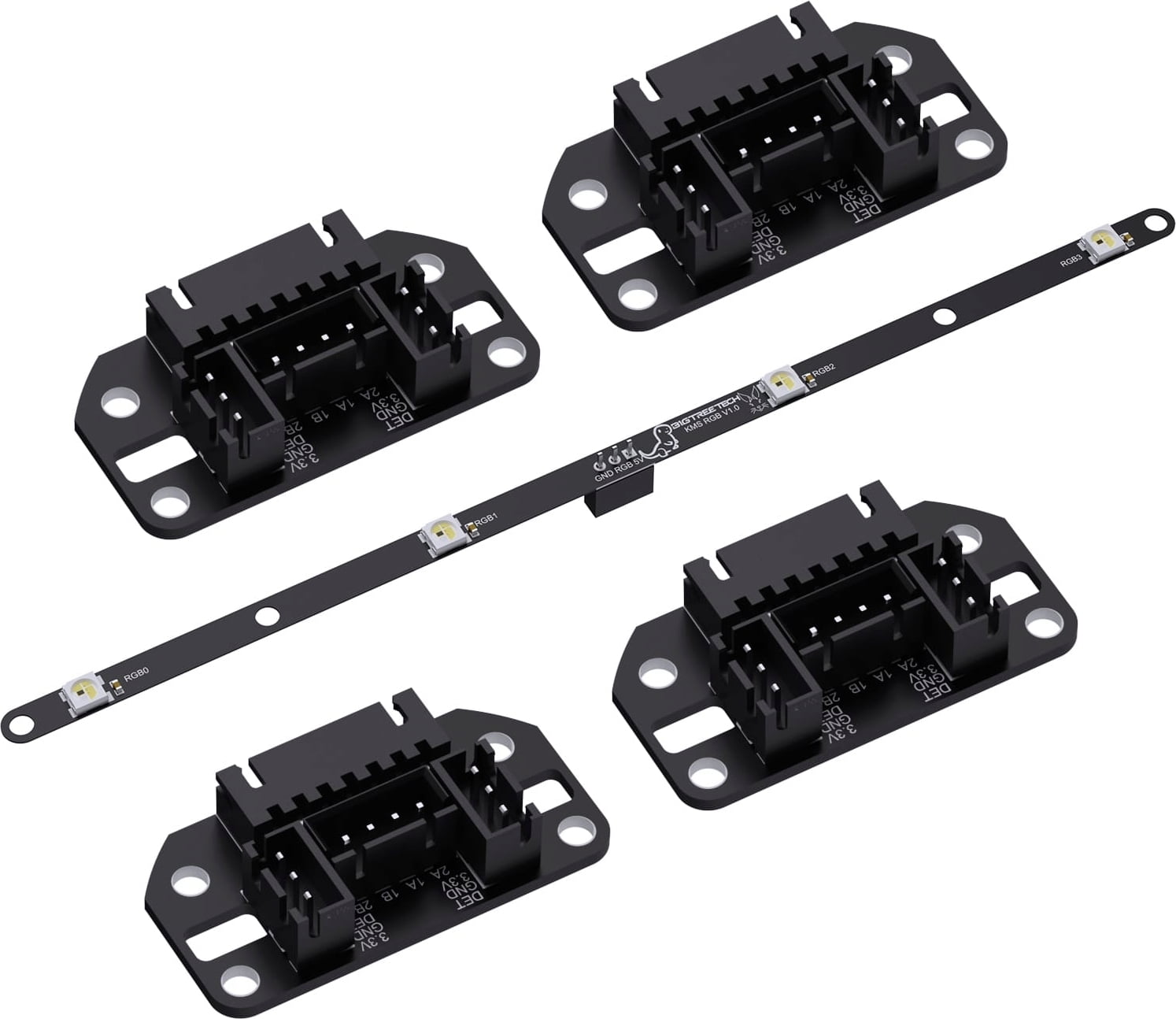

• 4 x KMS Motor Adapter
• 1 x KMS RGB

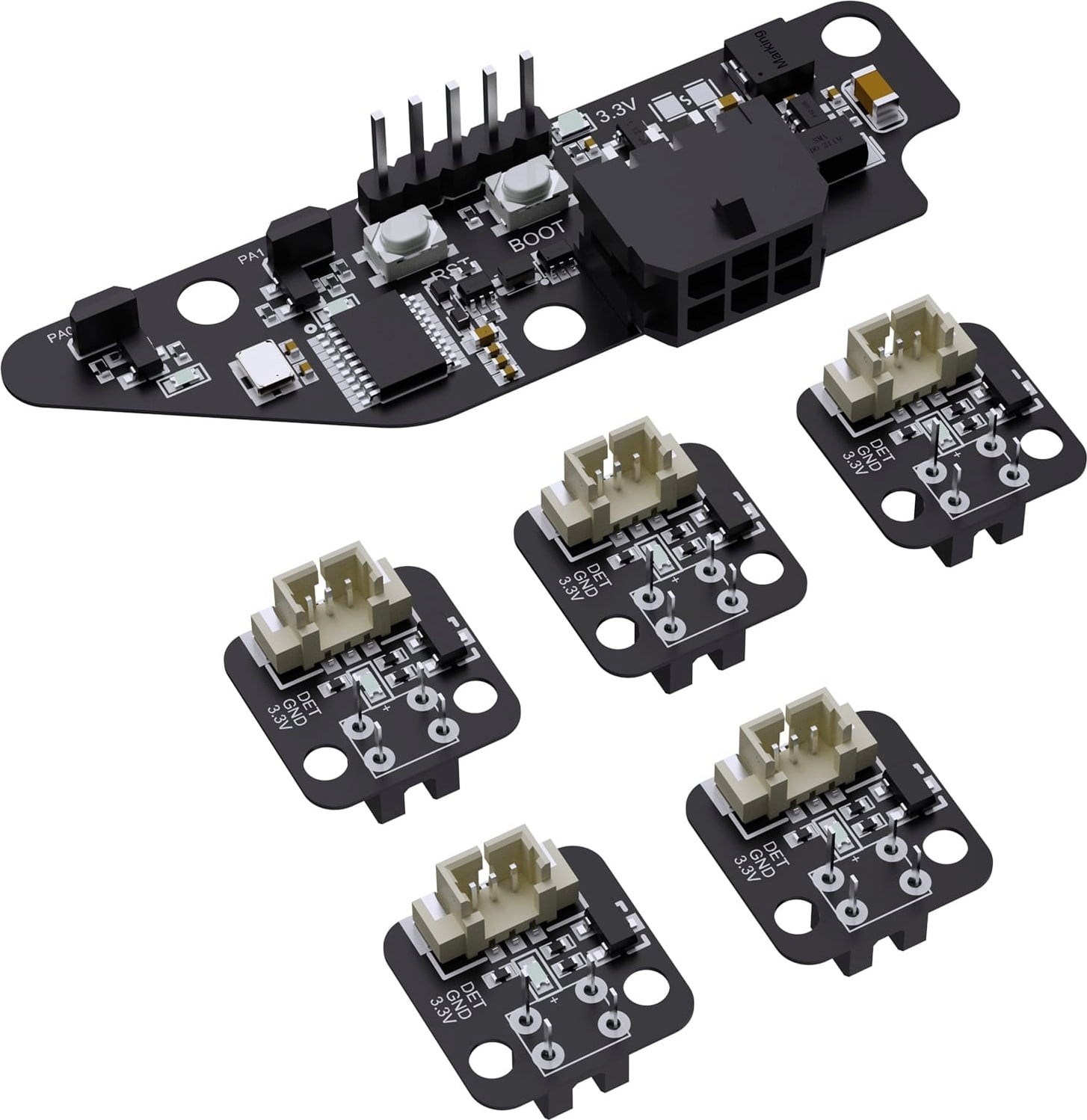

• 1 x KMS Buffer

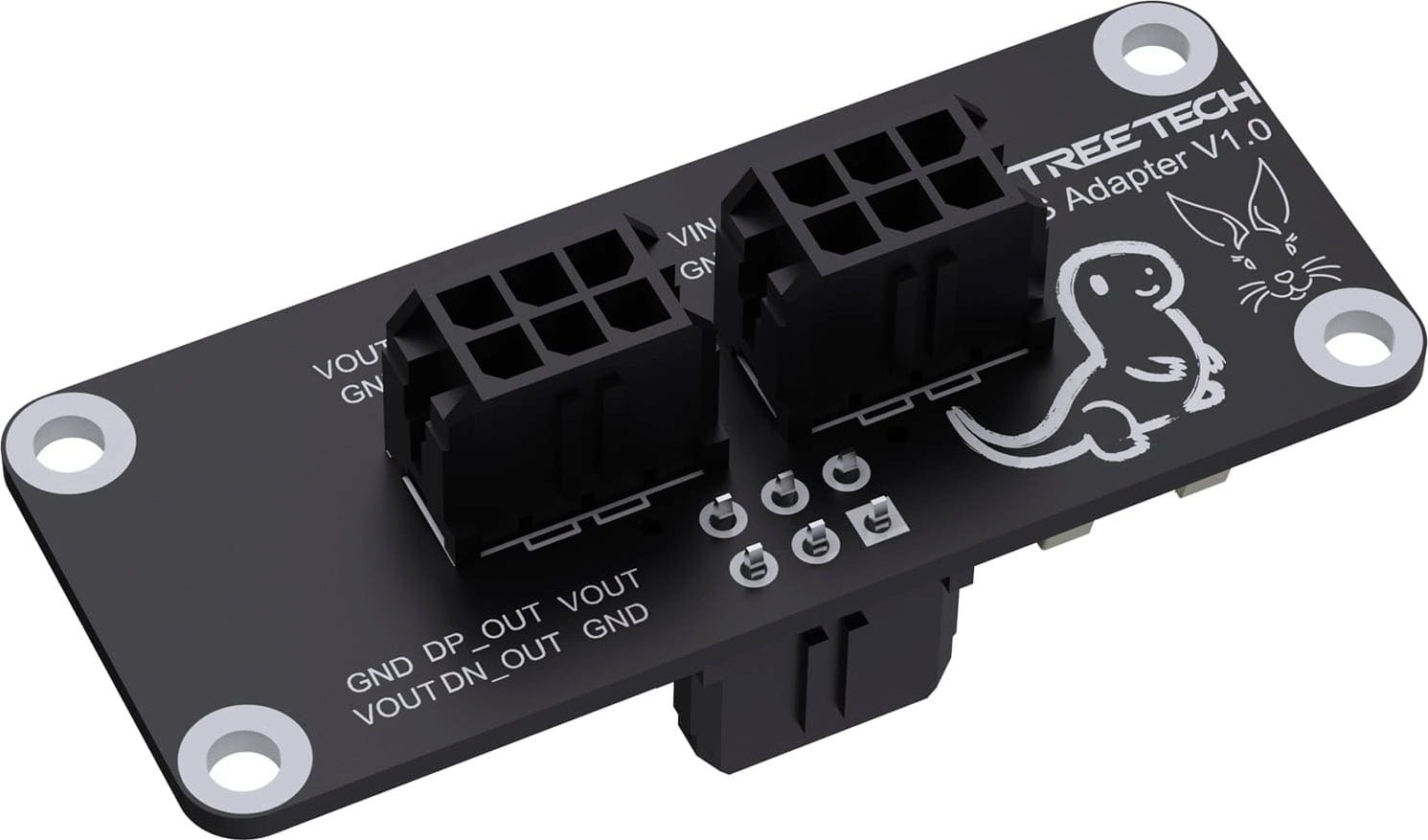

• 1 x KMS Adapter
• 1 x KMS PWR Adapter

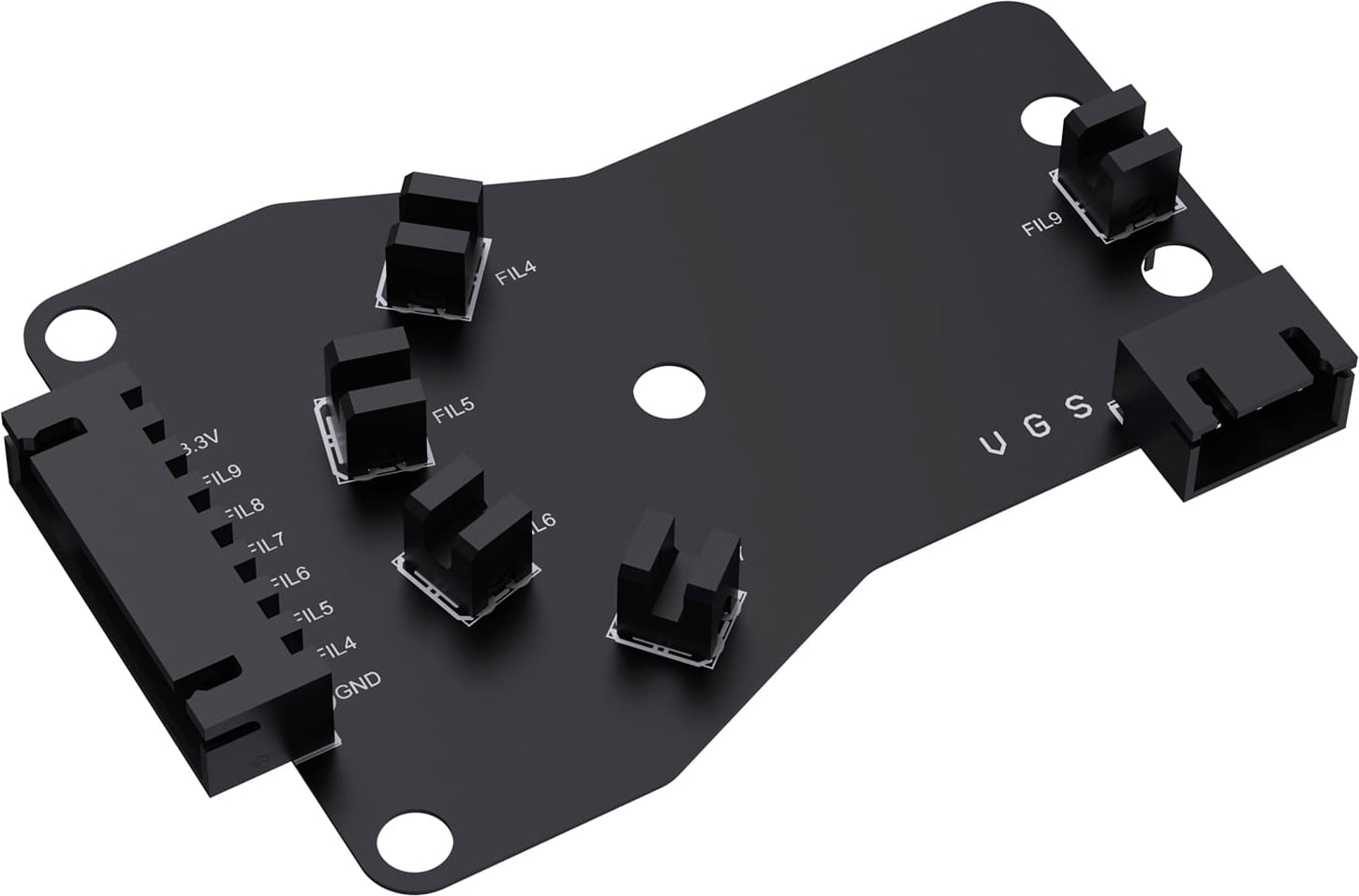

• 1 x KMS Hub
• 1 x KMS optoelektronický spínač
• 2 x 6-Pin Kabel, 500 mm, 1500 mm
• 1 x 3-Pin Kabel, 150 mm
• 1 x 6-Pin Kabel, 500 mm
• 5 x 3-Pin Kabel, 100 mm
• 1 x 8-Pin Kabel, 200 mm
• 4 x Motor Kabel, 50 mm
• 4 x 7-Pin Kabel, 150 mm
• 4 x Heatsink, 9x9x12 mm

Technické specifikace
